電動汽車DC-DC變換器的功率性能測試標準及方案

1. DC/DC變換器（DC/DC converter）

電動汽車DC-DC變換器?是一種將電池組的高電壓轉換為汽車電子設備所需低電壓的設備或系統。這種轉換是必要的，因為汽車的許多部件，如娛樂系統、照明系統等，都需要低壓直流電才能正常工作，而電池組提供的是高壓直流電。因此，為了滿足這些設備的需求，需要使用DC-DC轉換器將高壓直流電轉換為低壓直流電。DC-DC轉換器在電動汽車中扮演著非常重要的角色，因為它能夠提供穩定的低壓直流電，確保汽車的電子設備能夠正常工作。此外，DC-DC轉換器的最大優勢在于無需中間直流儲能環節，能夠四象限運行，具有優良的輸入電流波形和輸出電壓波形，并且可以自由控制功率因數?。

DC-DC轉換器是電動汽車中重要的部件，它通過將高壓直流電轉換為低壓直流電，保證了汽車電子設備的正常運作，同時提高了電池的輸出性能，優化了電源管理系統?。在電動車輛的各種配置中，DC-DC轉換器將HV轉換為48V和12V，將48V轉換至12V。DC-DC轉換器的關鍵設計要求是損耗低、效率高、體積小和重量輕。

2. 相關標準

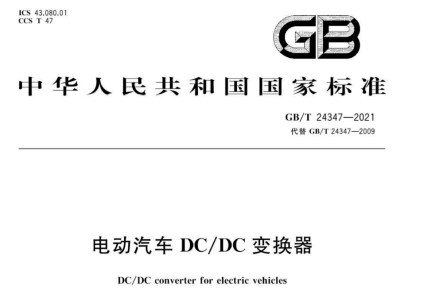

GB/T 24347-2021 電動汽車DC/DC變換器，規定了電動汽車DC/DC變換器的技術要求、試驗方法。

3. 輸入輸出特性試驗

輸入輸出性能試驗線路示意圖如下圖所示。

依據GB/T 24347-2021標準中“5.3.2 效率試驗、5.3.3 額定功率試驗、5.3.4 控制誤差試驗（電壓、電流）和5.3.6 靜態電流試驗”規定的方法和步驟，使用可調直流源、可調直流負載和功率分析儀進行測試。

依據GB/T 24347-2021標準中“5.3.5超調量和恢復時間試驗和5.3.7輸出電壓紋波因數試驗”規定的方法和步驟，使用數字示波器進行測試。

標準規定了試驗用設備應采用比受試設備技術指標至少高一個等級，且具有足夠的分辨率，準確度和穩定度。

4. 測試方案

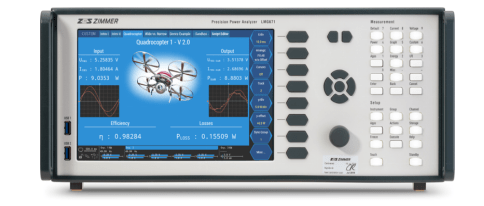

高精度功率分析儀LMG641和LMG671可用于電動汽車DC-DC變換器的功率性能測試，符合GB/T 24347-2021相關標準要求，客戶可根據預算選擇不同精度的測試通道模塊，其中S-測試通道模塊的DC直流功率基本精度可達0.024%。

☆ 4-7通道功率模塊，S/A/B/C四種模塊可自由搭配

☆ 10.1寸彩色觸屏操作，支持鼠標鍵盤操作

☆ 可自定義測試界面，可腳本編輯變量二次計算

☆ 電流傳感器即插即測量，由儀器主機供電，型號識別，延遲補償

☆ 標配16G固態硬盤，可增配256G固態硬盤

☆ 儀器面板顯示刷新時間10ms~60s

☆ 可事件觸發錄波，最快1.2MSa/s，可錄波16MSa*16條曲線

☆ 可PC端連續錄波，最快1.2MSa/s, 16條曲線，錄波時間取決于PC

☆ 更長的精度保證周期：不小于1年

 ☆ 本地化維修校準服務，無需返回工廠
