NFPA-99 醫療設施規范實用指南之IEC 60601在美國的本土化

IEC 60601 標準由美國 AAMI 在當?shù)馗木幉l(fā) 布，其標準號為ANSI/AAMI ES60601-1該標準對醫療設備的設計制定了嚴格的規定。主要 的安全流程是防止任何患者或操作人員暴露于不屬于設備功能操作的電流中。NFPA-99 確 實與 ANSI/AAMI ES60601標準中的電氣安全測試流程一致，但它在北美醫療保健機構內的應用范圍更廣。

NFPA-99 的主要目的是根據醫療機構中患者、工作人員或訪客面臨的風險來確定醫療保健服務的級別，在這些機構中會同時使用多種設備。因此，更廣泛的術語“設備”適用，因?yàn)椴粌H是在運行中的醫療電氣設備。

然而，這本小冊子是為指導醫療電氣設備的測試而編寫的，因此重點將放在醫療設備的電氣安全上。

NFPA-99中的常見術語和定義

醫療保健機構 -- 長久性或臨時性的場所涵蓋廣泛的環境，包括醫院、診所、牙科診所、療養院和非臥床醫療中心。

應用部件 -- 醫療設備中的一部分，其設計目的是與患者進行物理接觸，或者那些有可能與患者接觸的部件。

患者導聯 -- (類似于 IEC 60601 中“患者導聯 ”一詞)。用于與患者連接的單獨物理連接和/或金屬部件，例如心電圖電極和導管。它不包括諸如床面之類的偶然接觸。

DUT -- 被測設備

電氣設備 -- “設備”一詞的一個子集,專為特定用途而設計。

醫療設備 -- 醫療電氣設備

接地線 -- 專用電路，旨在將I類設備中的故障電流和泄漏電流傳導至接地端子。

泄漏電流 -- 非功能性電流。它被定義為任何 非故意從設備電路流向外殼、接地或患者導聯的電流。

隔離患者導聯 -- 患者導聯對地或?qū)﹄娫淳€具有足夠高的阻抗，能夠安全地限制導聯中的電流。

患者漏電流 -- 電流從患者導聯流向大地或者電流從患者流向大地，通過來自外部的意外電壓的經導聯流過。

對地漏電流 -- 通過設備的接地線導入大地的電流。

接觸漏電流 -- 電流通過人觸摸醫療設備/系統部件或外殼而流向大地。

強電擊 -- 種非侵入性的電流，從身體的一側傳向另一側，通常是手到手或手到腳從而穿過心臟。

微電擊 -- 種侵入性的電流，直接穿過心肌組織。

患者護理區域 -- 用于檢查和治療患者的區域超出支持患者的設備至少1.8米。在IEC  60601-1中稱為患者環境。

I類 -- 通過接地(防護接地)為基本絕緣提供額 外的防電擊保護，將可觸及的導電部件連接到裝置固定布線中的保護接地。

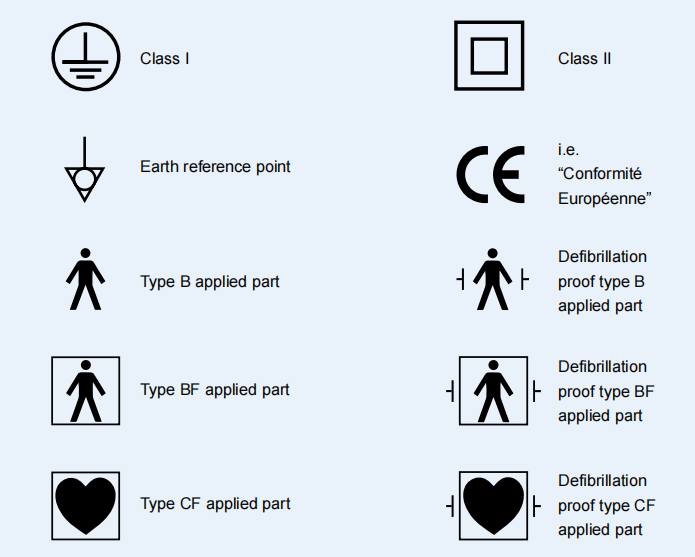

圖2 - 來自 ANSI/AAMI ES60601 - 1 的國際符號

Ⅱ 類 -- 也稱為雙重絕緣。通過補充絕緣對基本絕緣進行額外保護來實現設備免受電擊，沒有規定將設備的裸露金屬部件連接到保護導線，也不依賴于在裝置的固定布線中應采取的預防措施。
