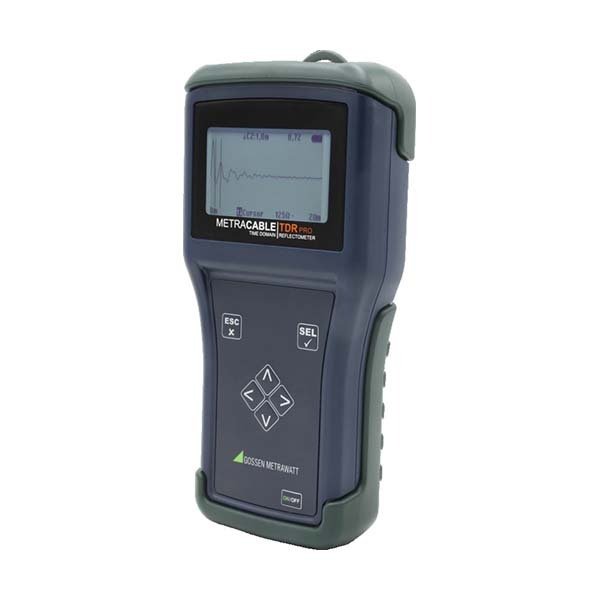

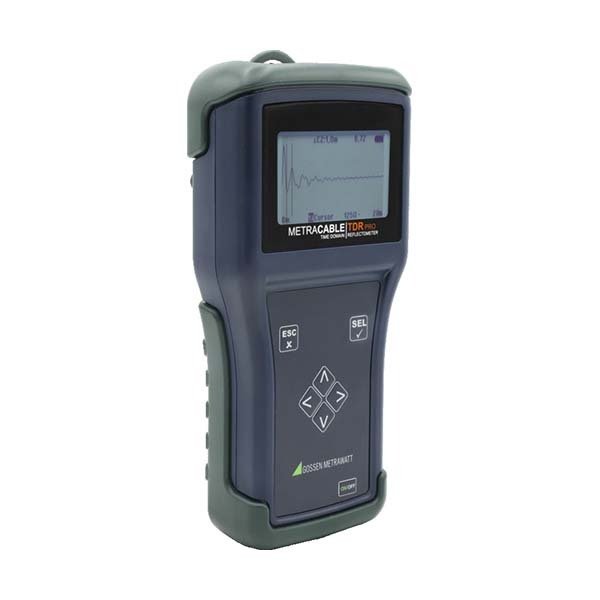

TDR 時域反射計/線纜故障定位儀 Metracable TDR PRO

長達14KM金屬線纜故障定位檢測

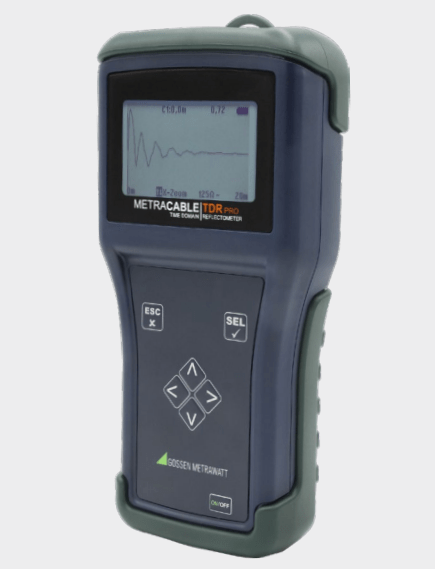

METRACABLE TDR/PRO 時域反射計

線纜故障定位–0.3米高分辨率

METRACABLE是一種方便，緊湊的時域反射計，用于查明幾乎所有金屬類的電纜的故障,例如雙芯，同軸電纜和電力電纜。它具有非常短的Z小分辨率和高達14公里的測試量程?？烧{(diào)阻抗和可編輯的速度因子滿足成功測試設置的要求。

只需點擊一下，AUTO-TEST即可確保阻抗、脈沖長度和測量范圍與被測電纜部分相對應。這保證了快速診斷的效率。

具有背光照明的高顯示分辨率允許對線纜軌跡進行準確的故障評估。所包含的管理軟 件可以維護電纜數據庫。

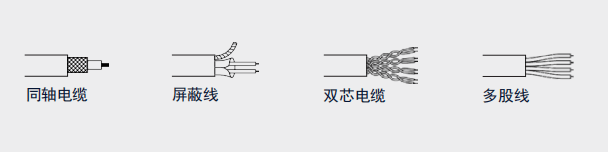

兼容的線纜類型

使用TDR方法可以測試各種類型的電纜，并確定可能的故障位置。METRACABLE能夠檢測長度達14公里的電纜，例如:

時域反射計：

時域反射法，簡稱TDR，是一種測定和分析電磁波和信號的傳播長度和反射特性的方法。使用這種方法的測量儀器也被稱為電纜雷達。

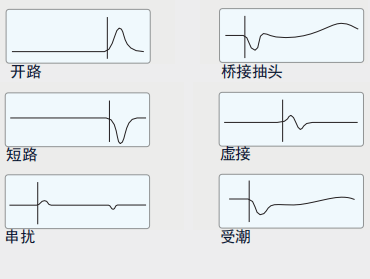

在時域反射計測試過程中，TDR儀器向電纜發送脈沖，該脈沖被電纜故障反射并返回到儀器。根據特征反射曲線可以確定斷層的類型。 該儀器還指示故障的位置-精確到大約0.3米。

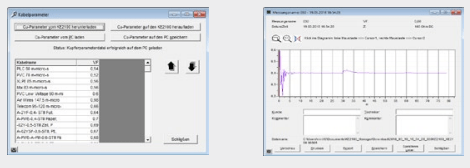

METRACABLE Manager軟件

通過METRACABLE Manager軟件,存儲在METRACABLE設備上的測量結果可以查看和評估，內部電纜數據庫可以管理，軟件更新可以在METRACABLE管理器PC軟件的幫助下安裝。已下載并保存到PC的測量結果也可以在稍后的時間點進行評估，而無需與儀器建立連接。

搭配測試工具

METRAFUSE FDPRO

METRAFUSE FD PRO已開發用于快速識別用于保護電路的熔斷器和斷路器。

METRAFUSE FD PRO由接收器和發射器組成。發射器被集成到被測電路中，并產生一個調制后的高頻信號，用于注入帶電導體。發射器的信號被接收器捕獲。一旦檢測到保險絲或斷路器，就會產生發射極信號。狀態的變化可以通過LED閃爍和聲音指示。

☆ 接收器自動敏感度調整

☆ 可在幾百米線纜上查找

☆ 發射和接收單元分離設計

☆ 聲光信號提示

☆ 保險絲識別

☆ 電路配置

☆ 堅固便攜

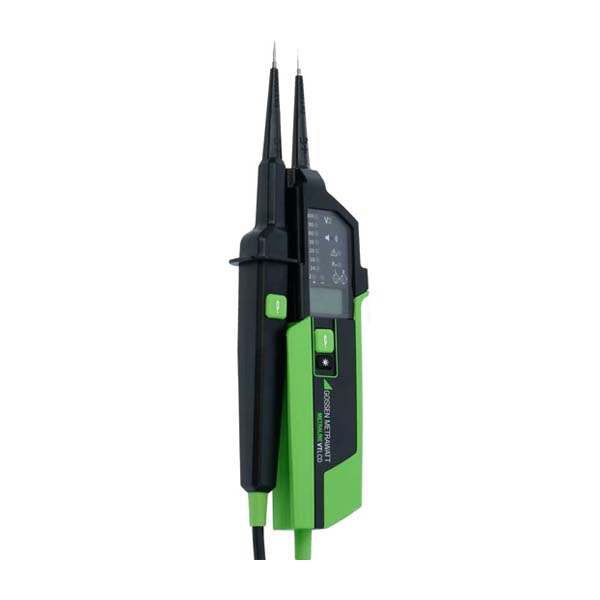

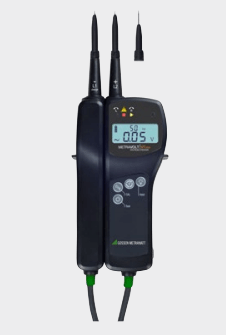

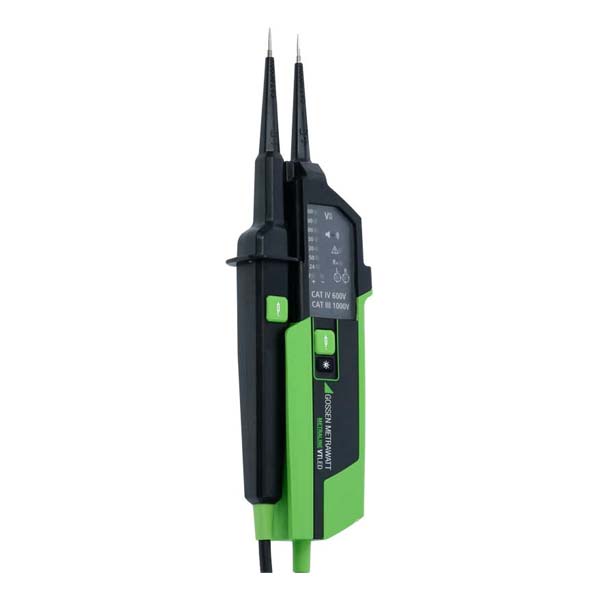

METRAVOLT IVT1500

METRAVOLT VT 1500是一款帶數字顯示的2極電壓測試儀，集成了導體連續性、電壓相位、電壓極性和電壓相序等測試功能。電壓和電阻值以數字格式顯示在LCD上。三個LED還指示提醒危險的觸摸電壓和相序，另一個LED指示電阻，并通過聲信號提示連續性。

由于IP65的防護等級，METRAVOLT VT1500甚至可以在雨中使用。它可以在CATIV環境中安全地使用高達1000V的電壓測試?？汕袚Q負載允許檢測干擾電壓，并且可以執行RCD快速測試，以及在0至1000V AC/1200V DC范圍內的數字電表啟動測試。

☆ 電壓測試

☆ 導通測試

☆ 相位測試

☆ 相序測試

☆ LCD數值顯示

☆ IP65防護等級

☆ CATIV 1000 V

☆ RCD快速檢測

高精度

- 長達14km的故障定位量程

- 0.3m的高分辨率

- 6dB步進調節

- 在0.66VF下1%精度

智能化

- 兼容多種類型線纜: 雙芯, 同軸及電力線

- 一鍵自動設置

- 兩次測量值對比

靈活性

- 測試距離單位可選米或英尺

- 功能豐富的數據管理軟件

- 可通過藍牙進行數據存儲和傳輸

- 可存儲100組測試數據并通過藍牙下載

可靠性

- 操作簡單

- 帶背光的圖形顯示界面

- 堅固的ABS防護外殼

前瞻性

- 針對短死區的快速脈沖測試

- 線纜追蹤顯示固定按鈕

- 可編輯的線纜數據庫

- AA電池供電
