IEC62446-1：2018并網光伏系統測試標準解讀:

免責聲明：

操作者應嚴格按照IEC62446-1:2018及相關參考標準進行測試，任何由于違反操作規程或者由于對本PPT誤讀造成的傷害或損失，德國GMC-I高美測儀不承擔連帶責任。

IEC62446標準簡介:

IEC是世界上成立早的國際性電工標準化機構，負責有關電氣工程和電子工程領域中的國際標準化工作

 IEC62446-1:2018

《并網光伏系統-系統文件、檢查和測試技術規范》

標準導讀：并網的光伏系統，需要在其生命周期內定期維護和檢修，特別是一些涉及到業主變更的電站，完善的檢驗測試文檔才可能保證電站的高效安全長久運行。

安全第一

☆ 絕緣手套是必備，頭盔，護目鏡可以有效防止意外對于人體傷害

☆ 光伏電站DC側電壓1000V或1500V，高壓電弧會隨時可能發生，不是所有的設備都有警示標志，時刻明白在測試什么

☆ 測試之前先觀察評估，不要急于動手，或許你需要更高等級的防護措施

預檢

☆ 在動手測試之前，良好的習慣是目測

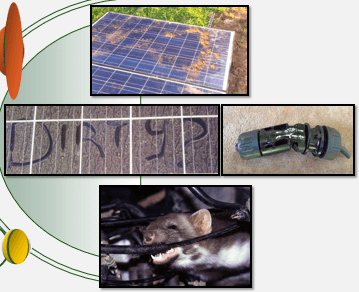

☆ 查看陣列中是否遮擋？可能是由于灰塵，鳥糞，樹葉等造成

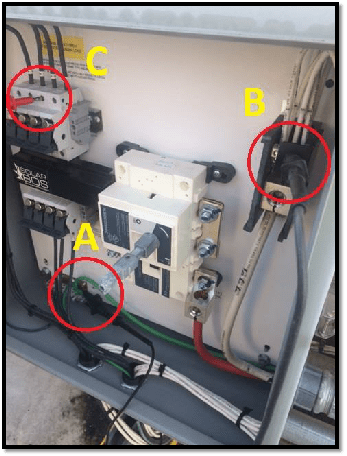

☆ 仔細查看布線，是否有明顯的斷裂，破損？或者有燃燒，嚙齒動物咬過的痕跡？

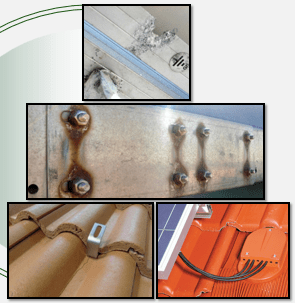

支架系統是否有明顯故障？腐蝕是一個常見問題，由于光伏電站暴露于風雨中，冷熱交替明顯

如果是屋頂電站系統，關注下固定組件的掛鉤和進線密封防雨是否做的到位？

預評估

為了更好的做對比，在實測之前，建議評估下在正常情況下系統能達到的水平，我們稱之為期望值

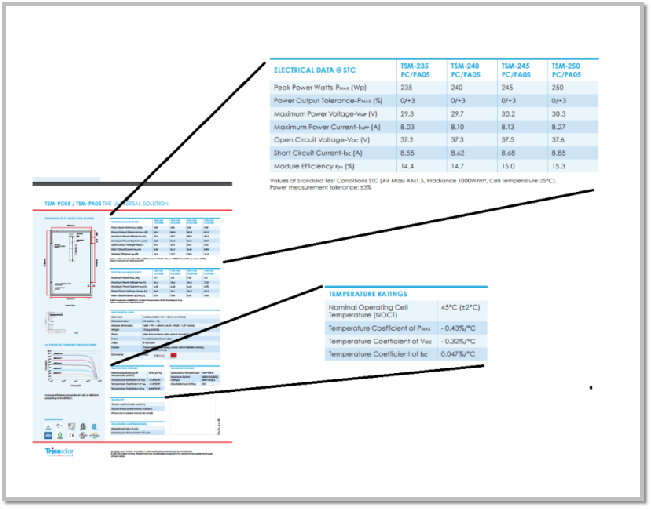

我們可以通過組件的datasheet來做一個預估

測試之前

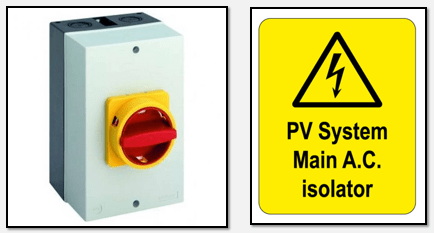

注意！切記需要把光伏陣列AC端斷開

IEC62446-1:2018測試要求

第1類測試-最低要求-應當應用到所有系統的一組標準的測試。

最低限度的測試，并且不管系統規模、類型、位置或復雜度都可應用到所有系統。一般地，應當在先于DC測試之前完成AC測試。

第2類測試-假設已經采取過所有第1類測試的擴展的測試序列。

測試方案包括額外測試，適用于中型和大型光伏系統。 在開始額外的第2類試驗之前，所有第1類試驗都應進行并通過

附加測試-在一些情況下可執行的其他測試。

這些測試可能由于來自客戶的特定請求而被執行，或者當其他測試或者操作異常表明尚未由標準測試識別的問題時作為檢測故障的手段而被執行

第1類測試

☆ 保護性接地和等電位連接導體的連續性

☆ 極性測試

☆ 光伏串匯流箱測試

☆ 組串開路電壓測試

☆ 組串電流測試（短路電流或工作電流）

☆ 功能測試

☆ 光伏陣列絕緣電阻測試

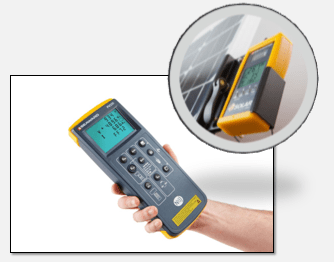

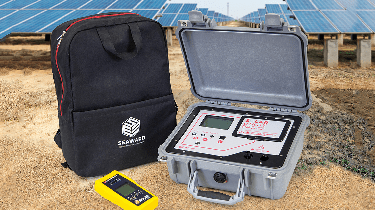

德國高美PV150/200滿足IEC62446標準規定的第1類測試

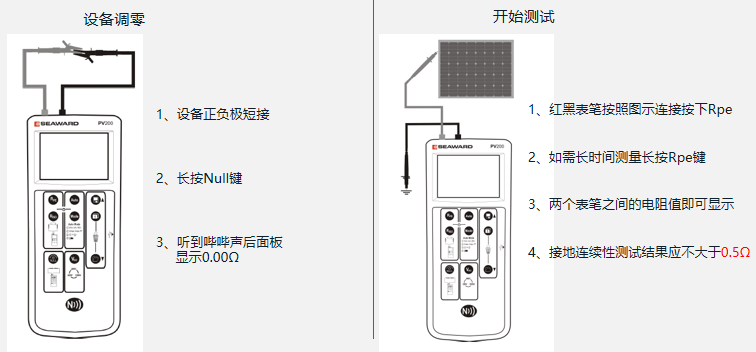

IEC62446-1:2018測試程序  保護性接地和等電位連接導體的連續性

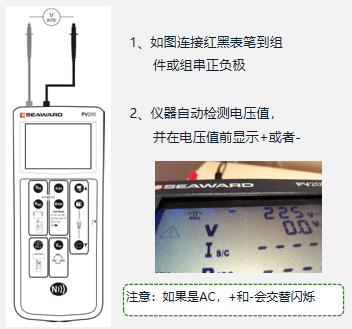

IEC62446-1:2018測試程序  極性測量

IEC62446-1的描述:

為了安全和防止連接設備損壞，在其他測試之前并且在開關閉合或串過電流保護器被插入之前進行極性檢查是極為重要的。如果在先前連接的系統上進行檢查并且發現一個串的相反極性，則重要的是檢查模塊和旁路二極管是否由于該錯誤而造成損壞。

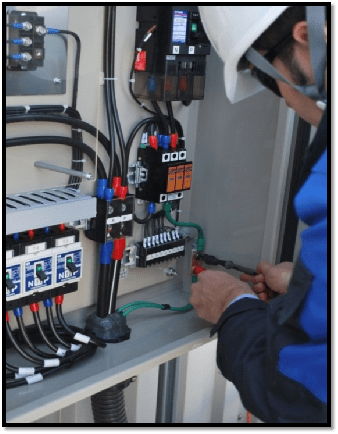

IEC62446-1:2018測試程序 光伏串匯流箱測試

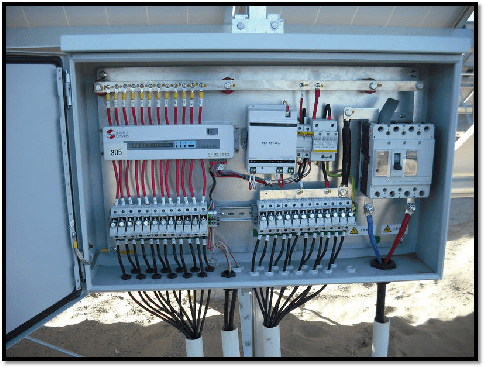

光伏串匯流箱測試:

☆ 在光伏串組合箱內以反極性連接的單個串有時可能容易錯過

☆ 匯流箱測試的目的是確保在匯流箱處互連的所有串正確連接。

☆ 盡管可以用數字萬用表進行極性測試，但是當檢查大量電路時，“ - ”符號的出現可以相對容易忽略

☆ 建議用電壓法來替代萬用表極性測試

測試程序如下：

☆ 應在首次插入任何串式保險絲/連接器之前執行

☆ 選擇PV150/200電壓檔，應為系統電壓的2倍

☆ 閉合負極所有保險，共享負極母線為參考點，不要插入任何正保險絲/連接器

☆ 測量首個串從正到負的開路電壓，并確保它是一個預期值

電壓測量法如下：

測量首串和第二串正極電壓，正常應該接近零，可接受15V以下偏差

繼續對后續串進行測量，使用首個正電路作為儀表公共連接點

如果存在反極性條件，則該條件將非常明顯  測得的電壓將是系統電壓的兩倍

IEC62446-1:2018測試程序  光伏串 - 開路電壓測量

☆ 在第1 類測試序列內的開路電壓（Voc）測量的目的是檢查組串是否正確地布線，是否存在連接組件數量錯誤等情況，特別是在較大系統上，開路電壓測試將快速識別這樣的故障

☆ 顯著小于預期值的電壓可表示一個或多個組件以錯誤的極性連接，一個或多個短路旁路二極管或由于絕緣不良、線槽或匯流箱積水而導致的故障。高電壓讀數通常是接線錯誤的結果。

☆ 測試結果5％以內偏差是正常，如果超過5%可以用紅外熱像測試驗證是否旁路二極管短路

☆ 注意：應在閉合任何開關或安裝電流保護裝置之前完成此測試

IEC62446-1:2018測試程序  光伏串 - 開路電壓測量

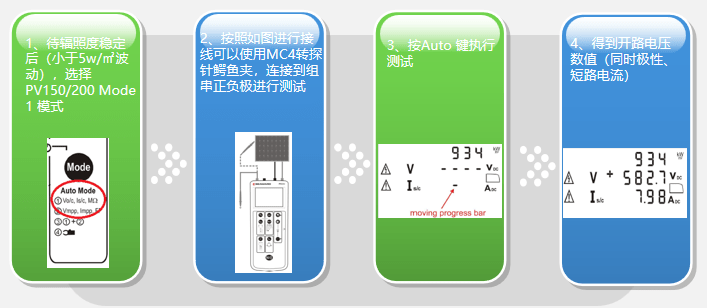

測試方法如下：

IEC62446-1:2018  光伏串 - 開路電壓測量結果評估

對比方法有四種

☆ 和廠家組件的規格參數對比或和考慮了組件類型，數量，組件溫度因素的光伏組件模型對比（建議用IV曲線測試儀或?qū)Ｓ瞄_路電壓短路電流測試儀測試后推算STC狀態下的開路電壓值和廠家出廠STC數據對比）

☆ 測量已知良好的一個光伏組件開路電壓做為參考，在同等環境條件下推算組串開路電壓預期結果并和實際測試值對比

☆ 在完全相同組串并聯系統和穩定輻照環境條件下，可以組串和組串直接對比

☆ 在完全相同組串并聯系統和不穩定輻照環境條件下，可用多個儀表測量開路電壓，其中一個做為基準，其它測量值和其對比
