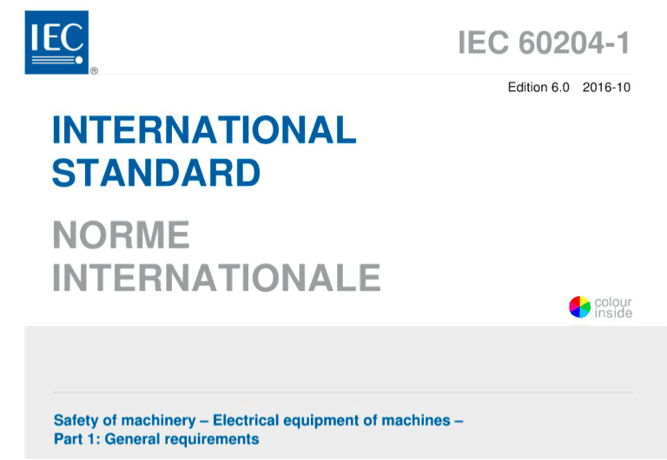

IEC60204-1：2016版是國際電工委員會于2016年發布的針對機械電氣設備的通用電氣安全標準

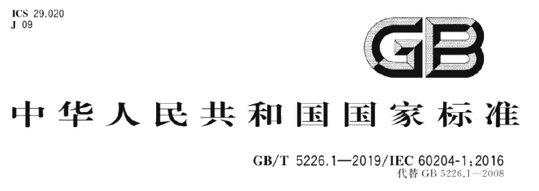

目前Z新版國標GB/T5266.1-2019版引用此版標準
適用范圍

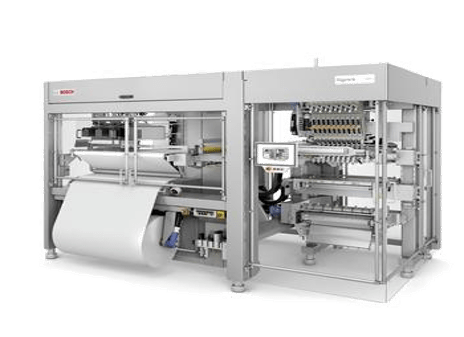

☆ 適用于機械（包括協同工作的一組機械）的電氣、 電子和可編程序電子設備及系統．而不適用于手提工作式機械。
☆ 標稱電壓不超過1000 V a.c.或1500 V d.c.額定頻率不超過200 Hz.
--金屬加工機械
--食品機械
--塑料和橡膠機械
--印刷紙張和紙板機械
--木工機械
--檢查／測試機械
--裝配機械
--壓縮機
--包裝機械
--物料搬運機械
--紡織機械
--制冷和空調機械
--皮革/仿革制品和鞋類機械
--洗燙機械
--采暖和通風機械
--建筑和建材機械
--起重機械
--人員輸送機械
--游樂場設施
--熔融金屬熱加工機械
--采礦和采石機械
--農林機械
術語定義
☆ 基本防護 basic protection
在非故障條件下的電擊防護
☆ 直接接觸 direct contact
人或牲畜與帶電部分的接觸
☆ 間接接接觸 indirect contact
人或牲畜與故障悄況下變?yōu)閹щ姷耐饴犊蓪?dǎo)電部分的擺觸。
☆ 等電位聯結 equipotential bonding
為了達到等電位．保證多個可導電部分間的電連接
☆ 外部（界）可導電部分 extraneous conductive part
不是電氣裝置組成部分且易引入電位（通常是地電位）的導電體。
☆ 外露可導電部分 exposed conductive part
易觸及的、 正常工作狀態不帶電，但在故障情況下可能帶電的電氣設備的可導電部分
☆ 帶電部分 live part
正常工作時帶電的導線（體）或可導電部分，包括中性導線（體）N.但通常不含PEN導線（體）
☆ 預期短路電流 prospective short-circuit current Icp
在盡可能接近電氣設備電源端．用一根阻抗可忽略不計的導線（體）使電氣設備的供電導線（體）短路時流過的流方均根(r.m.s)值
☆ 保護導線(體) protective conductor
從電氣設備的外露可導電部分到保護接地(PE)端子提供主要故障電流路徑的導體
☆ 短路額定電流 short-circuit current rating
在規定條件下，電氣設備在短路保護裝置(SCPD)整個動作時間(故障響應時間 )內可承受的預期短路電流值．
☆ RCD residual current protective devices
剩余電流保護裝置，在正常工作條件下，接通負載和斷開電流；而當電路的剩余電流在規定的條件下達到其規定值時，引起觸頭動作而斷開主電路的一種保護器
驗證內容
☆ 驗證電氣設備與技術文件一致性
☆ 驗證保護聯結電路的連續性
☆ 用自動切斷電源作保護條件的驗證
☆ 絕緣電阻試驗
☆ 耐壓試驗
☆ 殘余電壓的防護
☆ 對地泄露電流大于10mA的附加要求
☆ 功能試驗

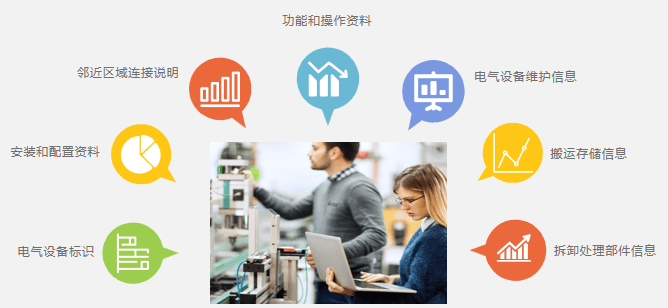

驗證電氣設備與技術文件一致性

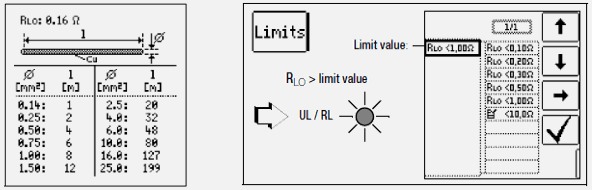

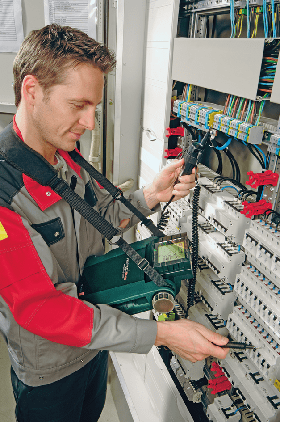

驗證保護聯結電路的連續性
測試方法：
PE端子和各保護聯結電路部件的有關點之間的電阻應采用最大過載電壓為 24 V a.c.或d.c.的獨立電源，電流在0.2 A到10 A之間進行測試（較大的試驗電流提高試驗結果的準確性）
測試限值：
根據有關保護導體和保護聯結導體的長度、截面積和材料，測試出的電阻應在預期范圍內

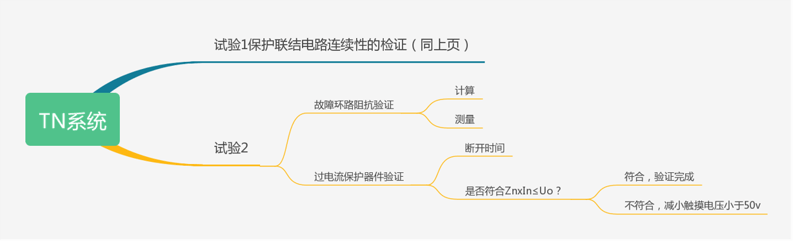

用自動切斷電源作保護條件的驗證-TN系統
備注
Zn：包括電源、帶電導體到故障點，以及電源和故障點之間保護導體的故障環路阻抗
In：在規定時間內引起切斷保護器件動作的電流
Uo ：對地標稱交流電壓
核心要點：測量故障環路阻抗Z，計算出短路電流Ik，確保Ik大于動作電流In。

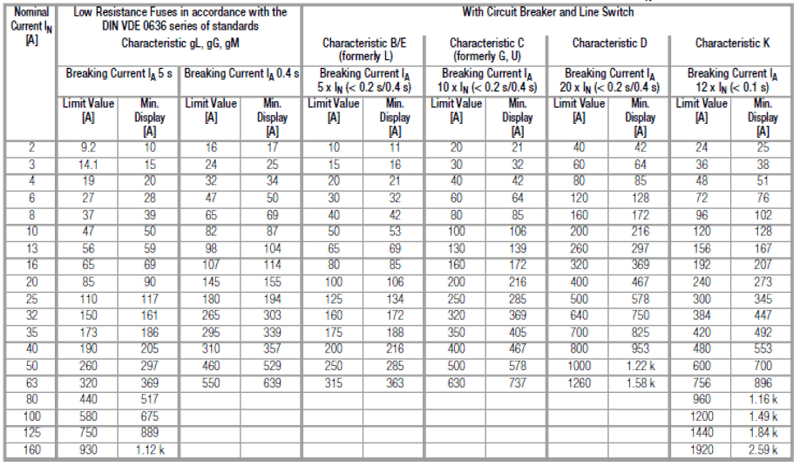

注：左圖Min Display是考慮測量誤差后的Z小值
當無法滿足ZnxIn≤Uo的要求時，可以選擇輔助保護連接，確保觸摸電壓不超過50V，驗證方法為確保PE端子和設備任何接觸點之間或同時可觸及的外露可導電部分和（或）外露可導電部分之間的保護聯結電阻
RPE小于如下限值：
其中In為保護器件5s動作電流

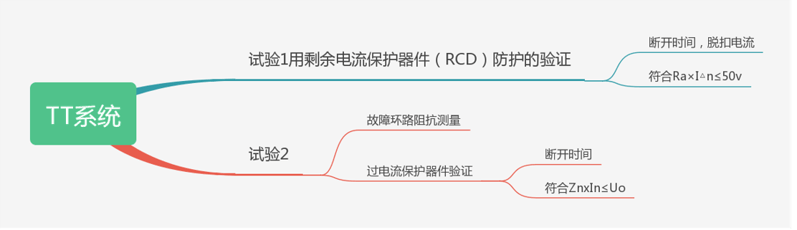

備注
Ra：各外露可導電部分的接地電極和保護導體電阻之和
I△n：RCD額定剩余動作電流
用自動切斷電源作保護條件的驗證-IT系統
對于IT系統，參考GB/T16895.23-2012
c）IT系統
對是否符合4-41部分的411.6.2的規定,應通過計算或測量線導體或中性導體上的首次故障電流I進行檢驗。
注1:只有在所有參數都不知道而又無法計算時才進行測量。在測量時應加小心,防范不慎發生第二次故障而引發危險。
當另一電路發生二次故障而出現類似于TT系統的那種情況時[見4-41部分的411.6.4的a),則應按本條中的TT系統進行檢驗[見b)。
當另一電路發生二次故障而出現類似于TN系統的那種情況時[見4-41部分的411.6.4的b)],則應按本條中的TN系統進行檢驗[見a)]。
注2:在進行散障回路阻抗測量時,在系統中性點與裝置進線端(或者,當無法實現時,可以是測量點)的保護導體之間需要設置一個阻抗可忽略的連接線。
c}
對是否符合4-41部分的411.6.2的規定,應通過計算或測量線導體或中性導體上的首次故障電流進行檢驗。
注1:只有在所有參數都不知道而又無法計算時才進行測量。在測量時應加小心,防范不慎發生第二次故障而引發危險。
當另一電路發生二次故障而出現類似于TT系統的那種情況時[見4-41部分的411.6.4的a),則應按本條中的TT系統進行檢驗[見b)。
當另一電路發生二次故障而出現類似于TN系統的那種情況時[見4-41部分的411.6.4的b)],則應按本條中的TN系統進行檢驗[見a。
注2:在進行散障回路阻抗測量時,在系統中性點與裝置進線瑞(或者,當無法實現時,可以是測量點)的保護導體之間需要設置一個阻抗可忽略的連接線。

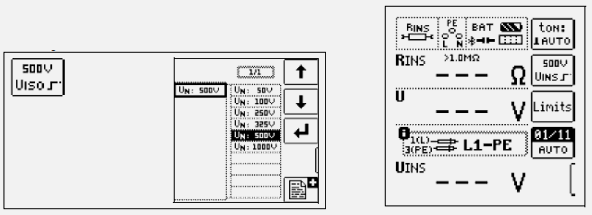

絕緣電阻試驗
測試方法：
在動力電路導線和保護聯結電路間施加500 V d.c的電壓，試驗可以在整臺電氣設備的單獨部件上進行。

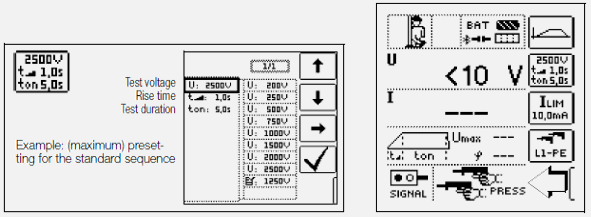

耐壓試驗
測試方法：
試驗電壓的標稱頻率為50 Hz或60 Hz，最大試驗電壓具有兩倍的電氣設備額定電源電壓值或1000 V，取其中較大者，施加時間至少1s

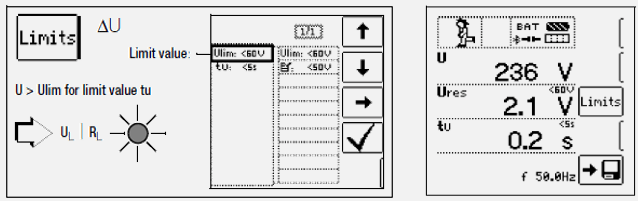

殘余電壓的防護
測試要求：
電源切斷后，任何殘余電壓高于60V的帶電部分，必須在5s之內放電到60V或60V以下，只要這種放電速率不妨礙電氣設備的正常功能;對插頭/插座或類似的器件，撥出它們會裸露出導體件(如插針),放電至60V的時間不應超過1s(達不到此要求的某些特殊產品需要增加其他比如IP等級，警示標志的附加要求）
電氣設備對地泄漏電流大于10mA的附加要求
當電氣設備（如可調速電氣傳動系統和信息技術設備）的對地泄漏電流大于10mAa.c.(或d. c.) 時，在任一引入電源處有關保護聯結電路應滿足下列一項或多項要求：
☆ 保護導體被完全封閉在電氣設備的外殼內，或以其他方式保護整個導體不受機械損壞；
☆ 保護導線全長的截面積應至少為10 mm2（銅質）或16 mm2（鋁質）;
☆ 當保護導線的截面積小于10 mm2（銅質）或16 mm2（鋁質）時，應提供第二保護導線.其截面積不應小子第一保護’導線 ，達到兩保護導線截面積之和不小于10 mm2(銅質)或16 mm2(鋁質)．這要求電氣設備提供連接第二保護導體的獨立接線端子;
☆ 在保護導線連續性損失的情況下．電源應自動斷開;
☆ 使用插頭/插座組合時，采用符合lEC60309的工業連接器．并且有足夠的插拔力和最小截面積為2.5mm2的保護接地導體作為多芯電力電纜的一部分.
備注：保護導體電流超過 10mA的PE端子附近宜設警告標識。

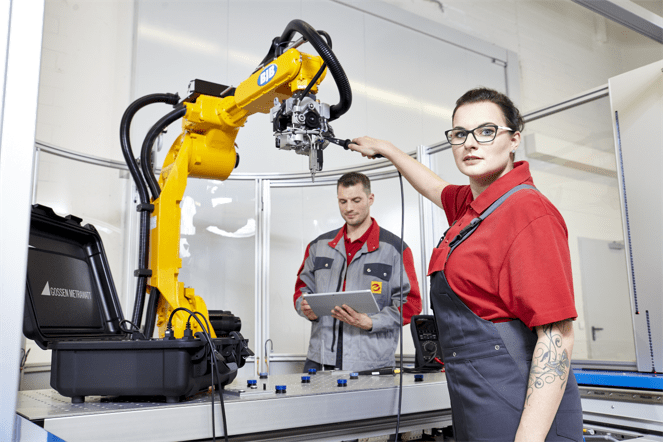

功能試驗
電氣設備的功能應進行試驗．
測試總結
☆ 保護聯結電路的連續性
☆ 故障環路阻抗測試

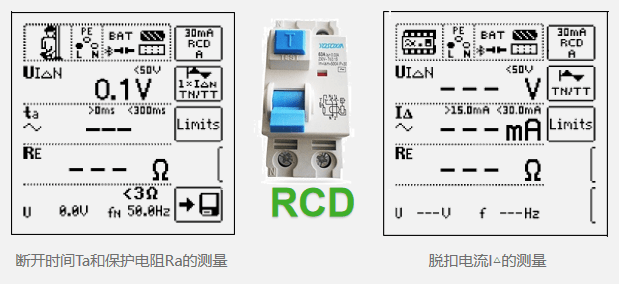

☆ RCD斷開時間測試
☆ RCD脫扣電流測試
☆ 絕緣電阻試驗
☆ 耐壓試驗
☆ 殘余電壓測試

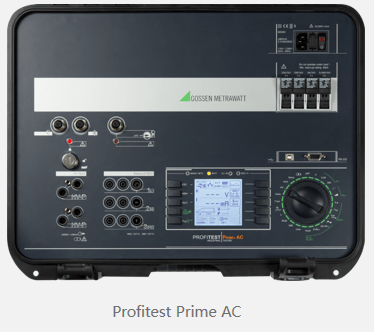

多功能機械電氣安規測試儀 Profitest Prime AC
產品特點：
☆ 200mA/25A保護和等電位測試，最小分辨率1mΩ
☆ 1000V絕緣電阻，2.5kV交流耐壓測試
☆ 不跳閘情況下環路阻抗測試
☆ 泄露電流測試（直接法），殘余（剩余）電壓測試
☆ 1000v電壓，頻率，相序測量
☆ RCD跳閘時間/電流測試，絕緣監控（IMD）,殘余電流監控（RCM）測試
☆ 為不同設備準備單獨的測試序列，以便快速可靠地測試
☆ 通過藍牙/ USB傳輸測試數據到專業軟件生成自定義測試報告
☆ 雙向數據交換，連接條形碼掃描儀以及溫度和濕度傳感器
☆ 不需要耗費時間重新插入測試線，采用編碼插頭設計，沒有測試線混淆風險
技術參數
☆ 測試電壓：0-1000V 1Khz
☆ 絕緣電阻 : 0-1000V Z高1.2GΩ
☆ 交流耐壓：2500V，200mA容量
