安規測試的意義有哪些

發布時間：2024-04-17 19:39 熱度：146

安規測試的意義？要做哪些測試？

【安規測試】，這是許多產品制造商Z想問的一個問題，當然普遍的回答是“因?yàn)榘惨?guī)標準中有規定”。在產品制造領域，強制標準就意味著法律，但如果我們能深入了解電氣安規的背景，便會發現它背后所隱含的責任與意義。

實際上，安規標準是讓用戶所使用的產品規避危害，這樣也保障企業規避風險。各式的電氣設備都有潛在的危害，只要有使用電力或是電子組件之產品，皆不能對使用者造成危害。安規標準中的危害包含以下四種：電氣傷害、機械／物理傷害、低壓／高能量傷害、易燃防治，此四種危害在各式產品安規中是基本的安全標準，其中對于一般電子產品，電氣傷害對用戶損害Z大。

造成電氣傷害的因素有很多種，其中主要的是電流經過人體所造成的電氣傷害。此類電氣傷害對人類具有直接的影響性，傷害的嚴重性依電能的大小，濕度，接觸面積等有所不同。想象你在洗澡時，突然運作中的電熱水器發生漏電，使得電流從吹風機經過你的身體而流向地面。此時，你的心臟出現不規則心悸、血壓下降，造成不可挽回的悲劇。

在安規標準中并無法規范每一項操作中所產生的錯誤，但仍然提供了幾項基本的測試與防范來保護人身安全。例如GFCI (Ground fault current interrupters)，設計在對地電流大于規范漏電流上限時，會在幾個ms之內自動切斷電源。此功能已大量減少人們?cè)诩抑幸馔庥|電致死的案件，為電器使用者增添了一份保障。電力的頻率(frequency)也是決定因素之一，一般室內的AC電源多為50/60Hz，其對人體的傷害大于DC電源，因此家用電器皆要求設計有保護人體的電路。

許多安規標準以適當?shù)穆╇娏鳌a(chǎn)品機構設計、耐壓絕緣等測試，以規范當人體碰觸時所產生的傷害。但安規標準分為一般標準(general)以及特殊標準(particular)，制造商需十分注意各標準的適用性，讓產品符合正確的安規標準。

電氣傷害的測試主要分為以下四種：

· 耐電壓測試(DielectricWithstand / Hipot Test)：耐壓測試在產品的電源端與地端電路上，施以一高壓并量測其崩潰狀態。

· 絕緣電阻測試(IsolationResistance Test)：量測產品電氣絕緣狀態。

· 漏電流測試(LeakageCurrent Test )：檢測AC/DC電源流至地端的漏電流是否超過標準。

· 接地保護測試(Protective Ground)：檢測可接觸之金屬機構等部位是否有確實接地。

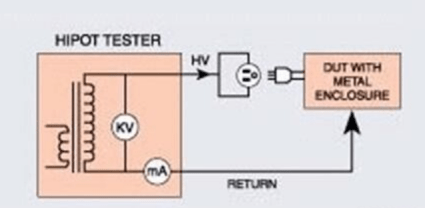

耐電壓測試

耐電壓測試

耐電耐壓測試或電氣強度測試為國際安規認證機構如：JSI、 CSA、 VDE、BSI、 UL、IEC、 TUV所要求的必測項目，產品須于出廠前做百分之百的測試，它對產品而言，為品質的保證及電氣安全性的指針。

耐電壓測試的實質是在被測產品電氣上本不連接的兩部分間施加一段時間的同頻高壓，以檢驗有無絕緣崩潰。

測試電壓須參照各相關的安規標準并視工作電壓及絕緣等級而定，通常使用交流電壓，若有電容器類零件橫跨于待測絕緣上，則建議使用直流電壓做測試，但測試電壓須為1.414倍的交流測試電壓。

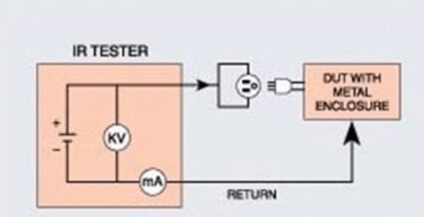

絕緣阻抗測試

絕緣阻抗測試

絕緣阻抗測試和直流耐壓測試是非常相似的，于耐壓相同的兩點施以直流電壓，Z高可達1000伏特，通常使用單位為MΩ，可判定良品及不良品，一般而言，測試電壓為500伏特或1000伏特，絕緣阻抗不得小于10MΩ。絕緣阻抗測試為非破壞試驗，且能偵測絕緣是否良好，在某些規范中，是先做絕緣阻抗測試再進行耐電耐壓測試，而絕緣阻抗測試無法通過時，往往耐電壓測試也無法通過。

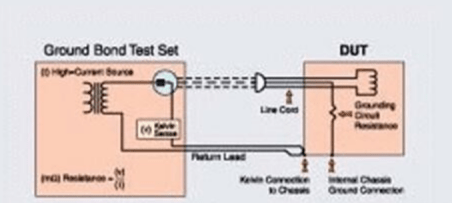

接地電阻測試

接地電阻測試

接地阻抗測試為測試產品的接地點，對產品的外殼或金屬部份，施以一個恒流(一般電流在10-40A之間) 電源來測試兩點間的阻抗大小，一般產品規定量測25A，阻抗不得大于0.1Ω而CSA要求量測40A，以此測試，可檢測出接地點螺絲未鎖緊、接地線徑太小、接地線斷路等問題。

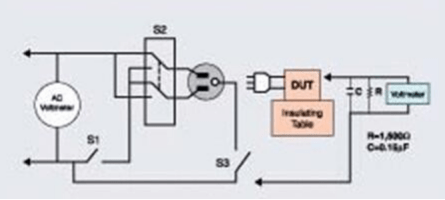

泄漏電流測試

泄漏電流測試

泄漏電流測試意指，當設備供應電壓時，流經設備金屬可接觸部份經人體至接地部份或可接觸部份的電流。量測時須使用人體仿真線路MD，并聯電壓表，其MD依不同的產品安規標準有不同的人體仿真線路，而測試電壓為Z不利的輸入電壓，一般訂額定電壓上限為測試電壓。

耐壓測試是電氣安規測試中較主要的項目之一，所有的電氣組件及產品，包含變壓器、電容、電源供應器、充電器、家電產品等，皆需要進行耐壓測試。

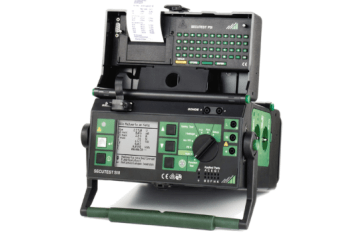

Scutest SIII+安規測試儀：

Scutest SIII+安規測試儀
