船舶電氣安全管理要求

1、船舶電氣設備接地的要求

船舶電氣設備的接地，就是把船舶電氣設備的金屬外殼、支架或電纜的護套等與船體所做的長久性良好連接。它是防止觸電和保證電氣設備正常工作的重要的安全保護措施。

根據《鋼質海船入級與建造規范》規定：

①電氣設備的金屬外殼均需要進行保護接地；

②無論是專用導體接地還是靠設備底座接地，接觸面必須光潔平貼，接觸電阻不大于0．02Ω。

2、船舶電氣設備絕緣

電氣設備的絕緣不僅直接影響其正常運行和使用壽命，而且影響著用電的安全。電氣設備的絕緣是靠各種絕緣材料(包括空氣、液體的、固體的)來實現的。對船用電氣設備提出的所謂三防(防濕熱、防霉菌和防鹽霧油霧)要求，基本上是針對絕緣材料而言。在構成電氣設備的材料中，絕緣材料是薄弱的環節，電氣設備的使用壽命很大程度上決定于絕緣材料的壽命。許多電氣設備的損壞也往往是由于絕緣材料的熱擊穿而引起的。因?yàn)槊恳环N絕緣材料都有一個耐熱的極限溫度；超過這個極限溫度將加速絕緣材料的老化，過早地失去絕緣性能，嚴重時會使絕緣材料迅速灼燒而引發短路或火災，所以在使用中，電氣設備中的熱點溫度不能超過絕緣材料的高允許溫度。

3、電壓和頻率波動

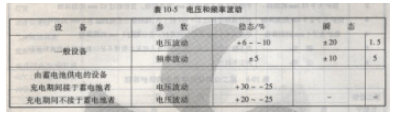

船舶電氣設備應確保在表10-5中所規定的電壓和頻率偏離額定值的波動情況下可靠工作。

4、船用電纜安全使用與維護

電氣絕緣： 絕緣層的作用是將各導電部分隔離以防止接地或相間短路。發生線間短路或芯線接地短路或斷路或絕緣電阻低于允許值，則需要更換新的電纜。

1、綜合電氣安全測試儀：PROFITEST｜PRIME系列

■ 絕緣測試：測試電壓50-1000V DC，絕緣電阻1.2GΩ

■ 保護接地/保護導體電阻測試（測試電流200mA和25A / 1mΩ-9.99Ω）

■ 環路電阻測試

■ 電壓、頻率及相序測試

■ 剩余電壓測試

■ RCD（剩余漏電動作保護器）測試

■ 泄露電流測試等其他功能

■ 耐壓測試：2.5kV AC（需選PRIME AC版）

2、毫歐絕緣多功能測試儀：METRA HIT｜IM XTRA

■ 絕緣測試：測試電壓50-1000V DC，絕緣電阻3.1GΩ

■ 吸收比DAR和極化指數PI測量

■ 四線法毫歐測試/極小的接觸電阻測試：

測試電流200 mA 或1 A，最小分辨率1μΩ

■ 兩線法毫歐/小電阻測試：測試電流200 mA，最小分辨率1mΩ

■ 萬用表功能（V, A, Ω, F, Hz, %, RPM, °C/°F）

■ 電壓電流有效值測量，可到10/100kHz帶寬

■ 可開啟低通濾波器1 kHz (-3 dB)

■ 接溫度傳感器可測試溫度

■ 數據記錄儀功能，測試數據連續存儲記錄

■ 表筆插孔自鎖功能，防止插錯孔位或撥錯檔位

3、毫歐萬用表：METRA HIT｜27M

■ 萬用表/微歐計二合一，非常適合于鉚接、焊接點接觸電阻測試

■ 微歐計：測試電流200mA/1A可選，最小分辨率1μΩ

■ 萬用表功能（V,Ω, Hz, °C/°F）

■ 數據記錄儀功能，測試數據連續存儲記錄

4、5000V高壓絕緣測試儀：METRISO｜PRIME+

■ 絕緣測試：測試電壓5000V DC，絕緣電阻1TΩ

■ 吸收比DAR和極化指數PI測量

■ 電壓測量量程到1000V

■ 頻率測量范圍：15Hz-1KHz

■ 電容測量范圍: 0.1 ... 5 mF

■ 保護端子可以有效的消除表明的漏電流

■ 電網供電，電池組供電或者外部12V電壓供電

■ 為容性被測裝置放電：由于測試電壓使容性被測裝置如電纜和線圈充電，利用測量?jī)x可以為其放電

5、10kV高壓絕緣測試儀：METRISO｜PRIME 10

■ 絕緣測試：測試電壓10000V DC，絕緣電阻40TΩ

  測試電壓：50V，100V，250V，500V，1000V，

2500V，5000V，10000V

泄露電流：1.2mA，3mA和5mA

■ 電容測量范圍: 0... 50uF

■ 吸收比DAR和極化指數PI測量

■ 電壓測量量程到1000V

■ 保護接地/保護導體電阻測試（測試電流200mA）

■ 電壓測量量程到750V

■ 具備數字顯示和條形圖模擬顯示功能

6、1500V電壓、電阻測試儀：METRAVOLT 12D+L

■ 電壓、相位、通斷性、極性測試以及相序指示，

電壓至1000VAC，1500VDC

■ 堅固結實，數字顯示，IP65防護等級

■ 相位測試，顯示旋轉方向及通斷性測試

■ 介電強度：10kV(1.2/50μs脈沖波)，6kV測試電壓

7、4 3/4位折疊式真有效值萬用表：METRAport｜40S

■ 可根據需求調整讀數角度

■ 折疊轉態，自動關閉電源

■ 電流測量配有可重置的自動熔芯

■ V(AC,DC), A(AC,DC) 最大至10A

  電阻、通斷性、二極管等

8、IP65戶外萬用表：METRAHIT｜OUTDOOR

■ 經特殊設計及制造，以滿足工程師和技術人員應對外部環境帶來的挑戰。

■ 異常堅固、耐沖擊、防水、避塵的同時，能夠承受極端的環境溫度。

■ 電壓基本精度 ±0.05% (DC)

■ 共3表筆插孔，配置插孔自動阻塞 (ABS)，內置熔斷器

■ 大屏背光顯示，字符高度15mm

■ 交流/交流+直流真有效值，自動保存測量值

■ 測量安全等級：1000 V CAT III，600 V CAT IV，防護等級：IP65

9、毫安電流鉗表：METRACLIP｜63 / 64

電氣維修服務需要測量線束和線路的直流泄漏電流。

測量過程信號電流（4...20mA）。

■ 0.01mA的分辨率

■ 節電設計：無按鍵操作10分鐘以上可自動關機

■ 測量范圍：

DC 100 mA / 1000 mA，AC 100 mA / 1000 mA / 10 A，超量程提示

■ 模擬量輸出可用于接入數據記錄儀或萬用表(帶存儲功能)，儲存持續數小時的測量數據

■ 鉗頭與測試儀器由1.2m柔性線纜連接，適用各種測量場地條件

10、便攜式電能質量分析儀 MAVOWATT｜230 / 30

■ 遵循新的國際及中國電能質量和電力測量標準

■ 滿足IEC61000-4-3：Class A級精度的革新產品

■ 操作界面漢化，簡單易上手

■ 功能強大的的后臺分析軟件，一鍵生成國標報告

■ 高端型號MAVOWATT270-400可分析400Hz電網
